深度解析QJJ20—4C型移动式大车举升机

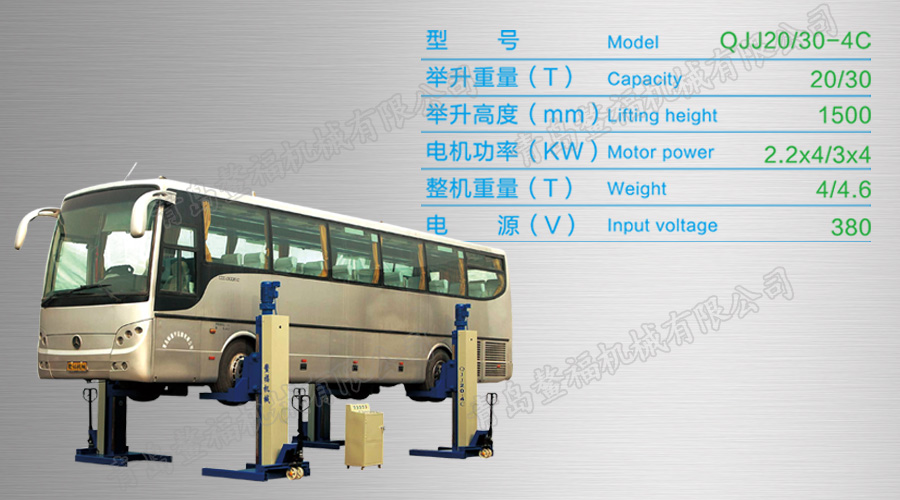

QJJ20—4C型移动式大车举升机,它采用电动机械驱动方式,工作时通过电控操作,行星摆线针轮减速,丝杠转动,螺母带动托架上下运动,托叉随托架的上下运动,将汽车车轮托住升降。它设计合理,结构新颖,坚固耐用,举升吨位大,移动灵活,适用车型广泛,操作维修方便等特点。由于它采用移动作业方式,室内室外均可安装使用,是汽车维修、制造行业提高生产效率,增强保修质量,改善劳动环境理想的汽车举升设备。



 二、主要用途:该机主要适用于汽车制造厂、汽车修理行业对自重20吨以下的各类客车、货车和最新出现的新能源汽车的举升维修。它可将汽车举升到适宜高度,使工作人员顺利进出汽车底部,取代传动的地沟作业方式。五、基本结构及工作原理:本机采用电动驱动方式,移动式托轮升降,它是由低架、立柱、减速机、丝杠、丝母、托架、托叉架、托叉、电磁离合器及电器控制柜等部分组成。工作时,通过电控操作,减速机驱动,丝杠转动,螺母带动托架、托叉架上的托叉托轮升降 。由于车轮直径大小尺寸不等,该机托叉可随车轮大小调整,以适用各种车型的托轮举升。

安全保护装置:

1、工作螺母下面均设有钢制保险螺母(见工作螺母保险结构简图,图一),当工作螺母因工作磨损或其它原因突然损坏时,工作螺母下面的保险螺母将其托住,因设有钢球滚动装置,所以当工作螺母损坏,落在工作上面时,工作螺母与升降螺母体,在钢球的作用下空转,不上不下,起到保险作用。

2、在每一立柱的上端和下端均设有升降行程限位装置,以保证在工作时超行程自动停机。

3、在减速机电机的顶端设有电磁离合器,以保证举升机在上升或下降停机过程中,迅速制动。

4、行走轮设有液压起降装置,当举升机移动时,板动液压千斤压杆,使底盘离开地面,便于移动。举升时,脚踏千斤放油踏板,使地盘落地,以保证举升安全、稳固、不位移。



七、操作使用说明:

1、使用前应检查各紧固件是否在运输当中或使用当中松动,各润滑部位,丝杠、丝母、导向轮、行走轮是否加油润滑,一切就绪后,将电源及四柱和行程开关的线路,按照电控柜的顺序分别接入电控柜后面的端子排上。

2、电源线接通后,按动总动上升、下降,单机上升、下降,用手触动各柱的行程开关是否起作用,升降按钮开关的指示是否与举升机的升降方向相同,如出现不同,请将电源线或电机线的两相线互换位置即可。

3、无负荷试验无问题后,方可进行载重举升。载重举升时,将举升机降至最低位置,并将四柱举升机的托叉推至能将四车轮托起的位置,按总动上升开关,,举升机开始将汽车升起,达到 最高位置时,任意一机触动行程开关,便可自动停机;下降时,按动总动下降开关,举升机开始将汽车下降,下降到最低位置时,任意一机触动行程开关,便可自动停机。

4、单机升降开关是用来调整各柱托叉的平衡,在调整平衡时,必须在上下行程开关不起作用的情况下进行。

八、维护与保养:

1、本机应经常擦拭、清理,以保持举升机的外观清洁。

2、丝杠的上端和下端的轴承,应二年润滑一次。

3、导向轮、行走轮应二星期加润滑油一次。

4、丝缸杠、丝母应每星期加油润滑一次。

5、减速机应二年加注00号润滑脂一次。

6、每天工作前,应先检查工作螺母保险机构,(见图一),出厂时的钢球座与保险螺母的间隙为11±1mm,磨损到7mm以下时,表明工作螺母已严重磨损,应立即更换。另外还要经常检查上下行程开关,是否动作灵敏、可靠,确保保险机构安全可靠。

7、电磁离合器的摩擦片,应定期检查其磨损情况,发现摩擦片损坏时,应立即更换。如停机后出现螺母下滑情况,可调节离合器的弹簧调整螺栓,增加其摩擦力,阻止下滑。



九、注意事项:

1、举升机在升降工作时,严禁一切人员进入汽车下面,以防不安全的事故发生。

2、举升机工作结束后,必须将电源开关板到“OFF”位置。

3、举升机在升降过程中,不应全依来上下行程开关停机。因行程开关是上极限和下极限控制,所以,使用时应根据实际工作高度停机,以避免行程开关多次升降碰撞,而导致损坏。

4、工作螺母保险机构的纲球座和保险螺母间隙小于7mm时,应立即更换工作螺母,不要全依来保险机构,使工作螺母全磨损为止。     青岛鳌福机械有限公司竭诚为您服务!
